Klima Santralinin (AHU) kurulum alanının planlanması herhangi bir HVAC projesinde çok önemli bir adımdır. Bir AHU tedarikçisi olarak bu sürecin karmaşıklığını ve önemini anlıyorum. Bu blog yazısında, bir AHU'nun kurulum alanının optimum performans ve verimlilik sağlayacak şekilde nasıl etkili bir şekilde planlanacağına dair bazı bilgiler paylaşacağım.
AHU'yu Anlamak

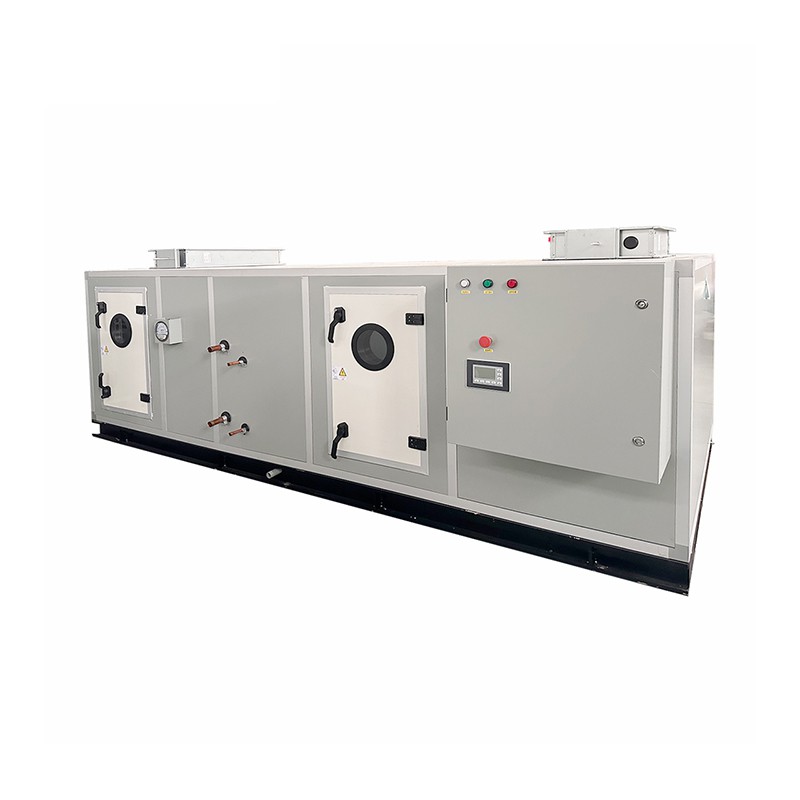

Kurulum alanı planlamasına dalmadan önce, bir AHU'nun ne olduğu ve ne yaptığı konusunda net bir anlayışa sahip olmak önemlidir. BirVÜCUTHavayı bir bina boyunca işleyen ve dağıtan HVAC sisteminin önemli bir bileşenidir. Tipik olarak havayı koşullandırmak için birlikte çalışan bir üfleyici, ısıtma ve soğutma bobinleri, filtreler, damperler ve diğer bileşenlerden oluşur.
Kurulum Alanını Planlarken Dikkat Edilmesi Gereken Faktörler
1. AHU'nun Boyutu ve Boyutları
Kurulum alanını planlamanın ilk adımı, AHU'nun boyutunu ve boyutlarını belirlemektir. Bu bilgi genellikle üreticinin sağladığı ürün özelliklerinde bulunabilir. Doğru kurulum, bakım ve erişim için AHU'nun çevresinde yeterli alanın olmasını sağlamak önemlidir. Genel bir kural, ünitenin her tarafında en az 3 fit boşluk bırakmaktır.
2. Havalandırma Gereksinimleri
AHU'ların etkili bir şekilde çalışması için uygun havalandırma gerekir. Buna hem emme hem de egzoz havalandırması dahildir. Giriş havalandırması, egzoz dumanı veya toz gibi kirletici maddelerden arınmış temiz bir alana yerleştirilmelidir. Egzoz havalandırması, AHU tarafından üretilen ısıyı, nemi veya kirleticileri giderecek şekilde tasarlanmalıdır. Klima santralinizin özel havalandırma gereksinimlerini belirlemek için profesyonel bir HVAC mühendisine danışmanız önemlidir.
3. Bakım İçin Erişilebilirlik
Bir AHU'nun düzgün çalışması için düzenli bakım şarttır. Bu nedenle kurulum alanının, ünitenin tüm bileşenlerine kolay erişim sağlayacak şekilde planlanması önemlidir. Bu, teknisyenlerin erişim panellerini açması, inceleme yapması ve filtreleri veya diğer parçaları değiştirmesi için yeterli alanın sağlanmasını içerir. Ayrıca kurulum yerine binanın bakım alanlarından kolayca erişilebilmelidir.
4. Gürültü ve Titreşim
AHU'lar çalışma sırasında gürültü ve titreşim üretebilir. Bu faktörlerin bina sakinleri üzerindeki etkisini en aza indirmek için ofis, sınıf veya yatak odası gibi hassas alanlardan uzakta bir kurulum konumu seçmek önemlidir. Ayrıca gürültü ve titreşim seviyelerini azaltmak için uygun titreşim izolasyon takozları ve ses yalıtım malzemeleri kullanılabilir.
5. Elektrik ve Sıhhi Tesisat Gereksinimleri
AHU'ların çalışması için elektrik gücünün yanı sıra su bazlı soğutma veya ısıtma bobinleri için binanın sıhhi tesisat sistemine bağlantı gerekir. Kurulum yerinin gerekli elektrik ve sıhhi tesisat bağlantılarına erişebilmesini sağlamak önemlidir. Ayrıca elektrik ve sıhhi tesisat sistemleri klima santralinin gereksinimlerini karşılayacak şekilde boyutlandırılmalıdır.
6. Gelecekteki Genişleme
Bir AHU'nun kurulum alanını planlarken gelecekteki genişleme ihtiyaçlarını dikkate almak önemlidir. Gelecekte HVAC sistemine ek kapasite ekleme olasılığı varsa kurulum alanı bu genişlemeye uyum sağlayacak şekilde tasarlanmalıdır. Bu, ek birimler için ekstra alan bırakılmasını veya gelecekteki yükseltmeler için gerekli altyapının sağlanmasını içerebilir.
Kurulum Alanını Planlamak İçin Adım Adım Kılavuz
1. Saha Değerlendirmesi
Kurulum alanını planlamanın ilk adımı saha değerlendirmesi yapmaktır. Bu, kurulum yerinin ziyaret edilmesini ve alanın boyutu, şekli ve erişilebilirliği gibi fiziksel özelliklerinin değerlendirilmesini içerir. Ek olarak saha değerlendirmesi, binanın mevcut HVAC sisteminin, elektrik ve sıhhi tesisat sistemlerinin ve havalandırma gereksinimlerinin değerlendirmesini içermelidir.
2. AHU Gereksinimlerini Belirleyin
Saha değerlendirmesine dayanarak bir sonraki adım, AHU'nun özel gereksinimlerini belirlemektir. Bu, ünitenin boyutunu, kapasitesini ve konfigürasyonunun yanı sıra gerekli olabilecek özel özellikleri veya seçenekleri de içerir. Uygulamanız için doğru üniteyi seçmek amacıyla AHU üreticisiyle veya profesyonel bir HVAC mühendisiyle yakın işbirliği içinde çalışmak önemlidir.
3. Yerleşim Planı Oluşturun
AHU gereksinimleri belirlendikten sonraki adım, kurulum alanı için bir yerleşim planı oluşturmaktır. Bu plan, klima santralinin konumunun yanı sıra kanal sistemi, borular ve elektrik bağlantıları gibi ilgili tüm bileşenlerin konumunu da içermelidir. Yerleşim planı aynı zamanda havalandırma gereklilikleri, bakım için erişilebilirlik ve gürültü ve titreşim kontrolü gibi yukarıda tartışılan faktörleri de dikkate almalıdır.
4. Gerekli İzin ve Onayları Alın
AHU'yu kurmadan önce yerel inşaat departmanından gerekli tüm izinlerin ve onayların alınması önemlidir. Bu, elektrik ve sıhhi tesisat işleri için izinlerin yanı sıra AHU'nun kurulumuna ilişkin onayları da içerebilir. Tüm çalışmaların yerel yasa ve düzenlemelere uygun olarak yapılmasını sağlamak önemlidir.
5. AHU'yu kurun
Gerekli tüm izinler ve onaylar alındıktan sonra bir sonraki adım AHU'nun kurulumudur. Bu, AHU'ları kurma deneyimine sahip profesyonel bir HVAC yüklenicisi tarafından yapılmalıdır. Kurulum işlemi aşağıdaki adımları içermelidir:
- Yüzeyi temizleyip düzleştirerek kurulum alanını hazırlayın.
- AHU'yu uygun bir taban veya platform üzerine kurun.
- Kanalları, boruları ve elektrik bağlantılarını AHU'ya bağlayın.
- Düzgün çalıştığından emin olmak için AHU'yu test edin.
6. Devreye Alma ve Test Etme
AHU kurulduktan sonraki adım ünitenin devreye alınması ve test edilmesidir. Bu, AHU'nun belirtilen performans seviyelerinde çalıştığının ve tüm bileşenlerin düzgün çalıştığının doğrulanmasını içerir. Devreye alma süreci aşağıdaki adımları içermelidir:
- Hava akış hızlarını ve sıcaklık farklarını kontrol edin.
- Düzgün çalıştıklarından emin olmak için kontrolleri ve sensörleri test edin.
- Isıtma ve soğutma serpantinlerinin çalışmasını doğrulayın.
- Havadaki kirleticileri giderdiğinden emin olmak için filtreleme sistemini kontrol edin.
7. Bakım ve İzleme
AHU devreye alınıp test edildikten sonra düzenli bir bakım ve izleme programı oluşturmak önemlidir. Bu, rutin incelemelerin yapılmasını, filtrelerin temizlenmesini ve değiştirilmesini ve kontrollerin ve sensörlerin çalışmasının kontrol edilmesini içerir. Ayrıca, en yüksek verimlilikte çalıştığından emin olmak için AHU'nun zaman içindeki performansını izlemek de önemlidir.
Çözüm
Bir AHU için kurulum alanının planlanması, birçok faktörün dikkatle değerlendirilmesini gerektiren karmaşık bir süreçtir. Bir AHU tedarikçisi olarak bu sürecin önemini anlıyorum ve başarılı bir kurulum için ihtiyaç duyduğunuz uzmanlığı ve desteği size sağlayabilirim. Bu blog yazısında özetlenen adımları izleyerek AHU'nuzun güvenli, verimli ve etkili bir konuma kurulduğundan emin olabilirsiniz.
Eğer bir süredir piyasadaysanızAHU Ünitesiveya AHU'nuzun kurulum alanını planlama konusunda yardıma ihtiyacınız varsa lütfen bizimle iletişime geçmekten çekinmeyin. Uzman ekibimiz sorularınızı yanıtlamak ve size özel ihtiyaçlarınızı karşılayan özelleştirilmiş bir çözüm sunmak için hazırdır.
Referanslar
- ASHRAE El Kitabı - HVAC Sistemleri ve Ekipmanları
- Uluslararası Mekanik Kod
- Yerel bina kodları ve yönetmelikleri
