Endüstriyel Soğutma Sistemleri için Yüksek Verimli Kabin Kliması

Elektrik Muhafazaları, CNC Dolapları, PLC Panelleri ve Endüstriyel Kontrol Sistemleri için HISURP Kabin Kliması

Alıcılar güvenilir bir panel soğutucu ararken genellikle aynı pratik soruları sorarlar: Elektrik dolaplarını içeriye toz getirmeden nasıl serin tutabilirim? Üstten Monteli olanı mı yoksa Duvara Monteli olanı mı seçmeliyim? Uygun soğutma kapasitesi nasıl seçilir?

HİSURPgenel oda iklimlendirmesi için değil, elektrik panosu soğutması için özel olarak tasarlanmış bir ürün grubuyla net yanıtlar veriyor.

Ningbo Hicon Industry tarafından üretilen HISURP, 1972'ye dayanan endüstriyel soğutma deneyimine sahip ve 2003'ten bu yana endüstriyel klimalar ve ticari klimalara odaklanan bir şirket tarafından desteklenmektedir. 150.000 m²'lik fabrika tesisi, 400'den fazla çalışanı, 123 patenti, CNAS ulusal sınıf laboratuvarları ve test odaları ve ABB, Schneider, Toyota gibi küresel ortaklara hizmet etme deneyimi ile, COFCO, Novenco ve Toray.

Kabin Kliması aynı zamanda genellikle panel soğutucusu, muhafaza kliması veya elektrik kabini soğutma ünitesi olarak da adlandırılır. Amacı basit ama kritiktir: dışarıdaki tozu, yağ buharını, nemli havayı ve aşındırıcı kirleticileri hassas elektroniklerden uzak tutarken, kapalı elektrik kabinlerinden ısıyı uzaklaştırır. PLC'ler, servo sürücüler, invertörler, anahtar kontrolleri, CNC kontrolörleri, telekom ekipmanları ve hassas cihazlar için bu fark az değildir. Çalışma süresini, güvenilirliği ve hizmet ömrünü doğrudan etkiler.

Elektrik dolapları neden özel bir Kabin Klimasına ihtiyaç duyar?

Egzoz fanları veya doğal havalandırma gibi geleneksel soğutma yöntemleri artık çoğu zaman yeterli olmuyor. Modern elektrik dolapları, önemli miktarda ısı üreten kompakt, yüksek yoğunluklu elektronik bileşenler içerir. Aynı zamanda fabrika havası toz, lif, yağ buharı veya nem içerebilir. If you simply ventilate the cabinet with outside air, you may reduce heat only temporarily while introducing the very contaminants that damage electronics.

Bu nedenle HISURP tek bir kompakt çözümde soğutma + tozdan koruma + nem gidermeye odaklanır.

HİSURP panel klima nasıl çalışır?

HİSURP, faz değişimli soğutma prensibini kullanır. Kompresör, yüksek sıcaklıktaki, yüksek basınçlı soğutucu gazı, sıvı soğutucuya dönüştürüldüğü kondansatöre boşaltır. Kısma işleminden sonra soğutucu, evaporatöre girer ve elektrik kabini içindeki sıcak havanın ısısını emer. Soğutucu akışkan daha sonra buharlaşarak tekrar gaza dönüşür ve kompresöre geri dönerek döngüyü sürekli olarak tekrarlar.

Temel avantajlar

1. Muhafazanın kararlı çalışması için doğru sıcaklık kontrolü

Kullanıcılar elektrik kabini içindeki çalışma sıcaklığını gerçek uygulama ihtiyaçlarına göre ayarlayabilir. Standart sıcaklık ayar aralığı +20°C ila +38°C'dir. Model ve proje ihtiyacına göre mekanik kontrol veya LED göstergeli mikrobilgisayar kontrolü uygulanabilmektedir.

2. Tek bir ünitede soğutma ve nem alma

Birçok elektrik arızası sadece ısıdan değil, ısı ve nemin birleşiminden de kaynaklanmaktadır. HISURP üniteleri nem giderici soğutma sağlayarak kabin içinde daha uygun nem ve sıcaklığın korunmasına yardımcı olur ve yoğuşma ve korozyon riskini azaltır.

3. Yalıtımlı yapı toz girişini engellemeye yardımcı olur

Düzgün bir şekilde eşleşen Duvara Monte Kabinli Klima veya Üste Monte Kabinli Klima, kapalı bir elektrik muhafazasıyla çalışır, böylece içerideki hava atölye tozundan, liflerden, yağ buharından ve havadaki parçacıklardan izole kalır.

4. Hızlı, eşit hava akışı sirkülasyonu

Ünite, kompakt yapıya, geniş hava akışına, yüksek statik basınca, düşük titreşime ve düşük gürültüye sahip, yüksek kaliteli bir harici rotorlu santrifüj fan kullanır. Bu, kabinin hızlı bir şekilde soğutulmasına ve PLC'lerin, VFD'lerin, servo sürücülerin ve güç modüllerinin etrafındaki sıcak noktaların azaltılmasına yardımcı olur.

5. Verimli döner kompresör

HİSURP, yüksek enerji verimliliğine ve düşük güç tüketimine sahip, tamamen kapalı bir döner kompresör kullanır. Dahili titreşim azaltma önlemleri sayesinde ünite sorunsuz ve sessiz çalışır; bu da hassas kontrol ortamlarında değerlidir.

6. Yüksek verimli ısı eşanjörü

Isı eşanjörü, alüminyum kanatçıklara sahip içten dişli bakır boru sistemini benimseyerek ısı transfer performansını ve sistem EER'sini geliştirirken uzun süreli istikrarlı çalışmayı destekler.

7. Kondenser tarafındaki standart ana filtre

Kondenser tarafındaki birincil filtre, toz, yağ ve döküntülerin ısı eşanjörüne veya fana girmesini ve bunları etkilemesini önlemeye yardımcı olarak genel sistem stabilitesini artırır ve servis ömrünü uzatır.

8. Ayarlanabilir soğuk hava çıkış yönü

Soğuk hava çıkışı bir deflektörle donatılmıştır, böylece çıkış yönü ayarlanabilir, bu da hava akışı dağılımının optimize edilmesine ve kabin sıcaklığının daha eşit hale getirilmesine yardımcı olur.

9. Esnek kurulum ve uygun bakım

Ünite kompakttır, hafiftir, montajı kolaydır ve bakımı kolaydır. Kurulum ve güç bağlantısının ardından çoğu standart uygulamada karmaşık devreye alma işlemlerine gerek kalmadan çalışabilir.

Üstten Montajlı veya Duvara Montajlı: hangisini seçmelisiniz?

Bu, alıcıların en önemli sorularından biridir ve kurulum verimliliğini ve hava akışı performansını doğrudan etkiler.

Elektrik panosunun yan duvarına Duvar Tipi Dolap Kliması monte edilmiştir. Bakım amacıyla erişimi kolay olduğundan ve birçok genel amaçlı kontrol kabinine uygun olduğundan en yaygın kullanılan formattır.

Duvara monte edilen modeller için tipik soğutma kapasiteleri:

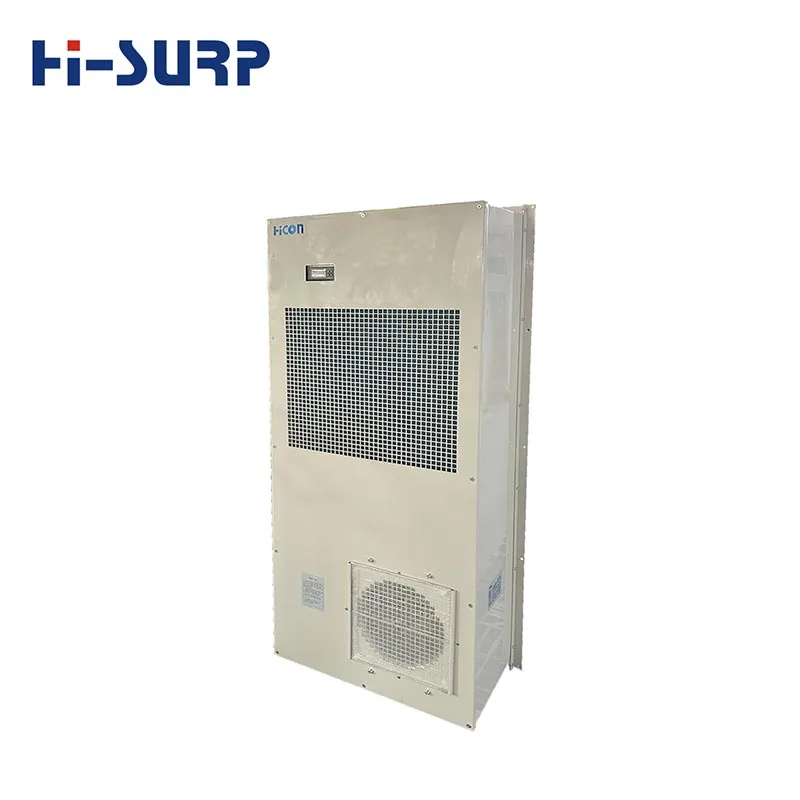

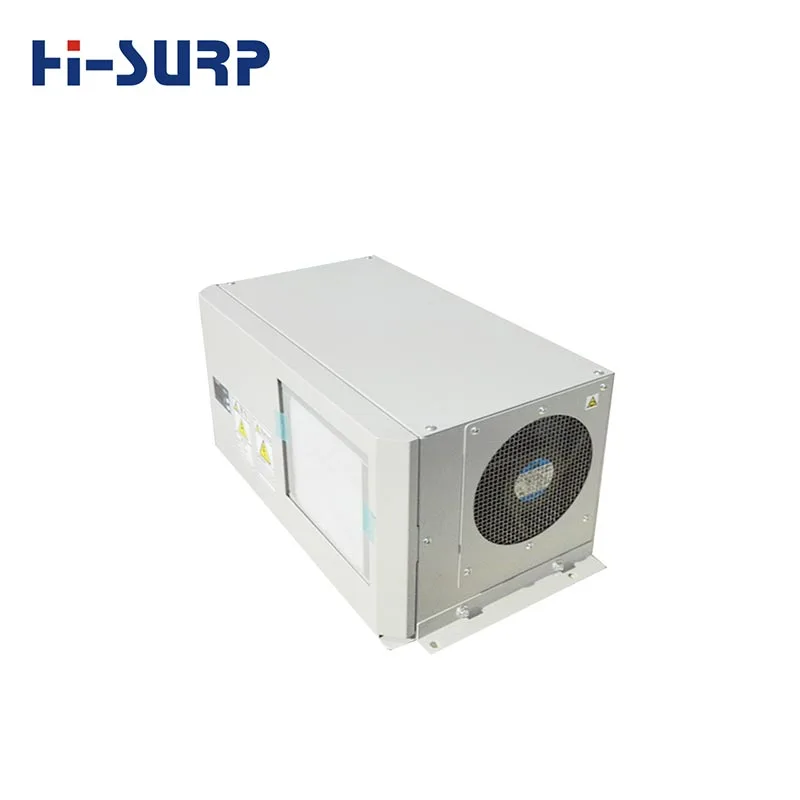

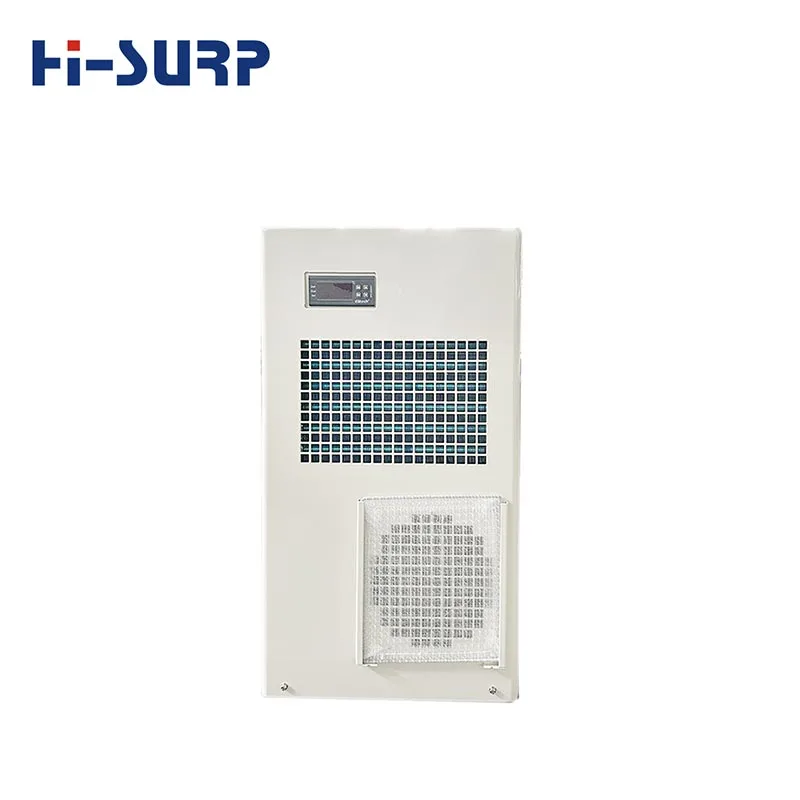

300W, 600W, 1000W, 1500W, 2000W, 2500W, 3500W, 4000W

Şunun için en iyisi:

- CNC makine kontrol kabinleri

- otomasyon hattı kontrol kabinleri

- telekom ekipmanı dolapları

- invertör ve servo kontrol kabinleri

- yan montaj alanına sahip yenileme projeleri

Kapıya monte / yarı gömülü tip

Bu, daha iyi görünüm veya alan kontrolü için kısmen kabine gömülü, yandan monteli bir versiyondur.

Tipik kapasiteler:

600W, 1000W, 1500W, 2000W, 2500W

Şunun için en iyisi:

- dış projeksiyonun azaltılması gereken kompakt hatlar

- Daha temiz entegre kabin tasarımına sahip OEM ekipmanı

Üstten Monteli Dolaplı Klima

Üstten Monte Kabin Kliması kabinin üst kısmına monte edilir ve özellikle yan alanın sınırlı olduğu veya yan kapıların açık kalmasının gerektiği durumlarda kullanışlıdır.

Tipik soğutma kapasiteleri:

1000W, 1500W

Şunun için en iyisi:

- dar kurulum koridorları

- sınırlı yan açıklığa sahip takım tezgahları

- yukarıdan aşağıya hava beslemesi gerektiren dolaplar

Doğru Dolap Kliması nasıl seçilir?

1. Kabinin içindeki ısı yükü

Sürücüler, PLC'ler, güç kaynakları, transformatörler, röleler ve diğer elektronik cihazlar tarafından açığa çıkan toplam ısıyı hesaplayın. Küçük boyutlandırma zayıf soğutmaya neden olur; aşırı boyutlandırma maliyeti artırabilir ve yoğuşma riskini artırabilir.

2. Kabin boyutları ve sızdırmazlık durumu

Bir Kabin Kliması nispeten yalıtılmış bir muhafazayla en iyi şekilde çalışır. Hava kaçağı soğutma verimliliğini azaltır ve nemli veya tozlu havanın girmesine neden olabilir.

3. Ortam sıcaklığı ve kirlilik seviyesi

Saha sıcak, tozlu, yağlı, nemli veya aşındırıcı ise, kapalı bir soğutma çözümü fanlı havalandırmadan çok daha uygundur.

4. Montaj konumu

Kabin tasarımına ve bakım erişimine bağlı olarak projenizin Üstten Montajlı veya Duvara Montajlı bir modele ihtiyacı olup olmadığına erken karar verin.

5. Drenaj durumu ve kontrol gereklilikleri

Drenaj borusu yoksa su depolu modeli düşünün. Projenin daha hassas görüntüleme ve kontrole ihtiyacı varsa mikrobilgisayar kontrolü ve LED ekran seçeneklerini isteyin.

Bir kabinin soğutma kapasitesi nasıl hesaplanır?

1. Dolabın yüzey alanını belirlemek için yüzey alanı A = 2 × (uzunluk × yükseklik + genişlik × yükseklik + uzunluk × genişlik) hesaplayın.

2. İç-dış sıcaklık farkını belirlemek için sıcaklık farkını ΔT = dış sıcaklık eksi hedef iç sıcaklık olarak hesaplayın.

3. Kutu duvarından ısı transferini hesaplayın: Qs = 5,5 × A × ΔT, ısı transfer hızını verir.

4. Klimanın soğutma kapasitesi Qo = 1,2 × (Qs + dahili ısı üretimi Qi), gerekli soğutma kapasitesini belirler.

Kabin klimasına genel bakışın teknik verileri

Neden HİSURP?

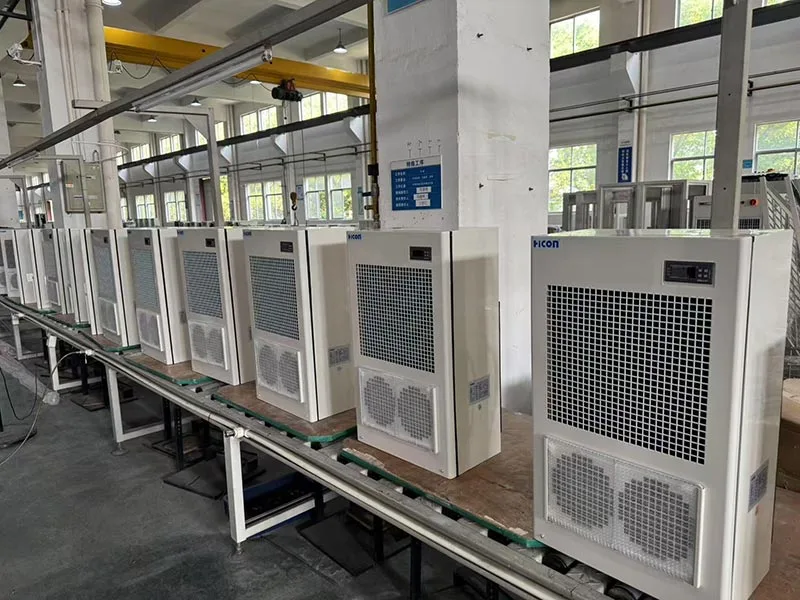

Üretim gücümüz:

HİSURP, aşağıdaki özelliklere sahip uzmanlaşmış bir endüstriyel klima üreticisidir:

- 1972 yılına dayanan endüstriyel soğutma deneyimi

- 2003'ten bu yana endüstriyel klimalara ve ticari klimalara odaklanıldı

- 150.000 m²imalat atölyesi

- 400'den fazla çalışan

- 123 patent

- CNAS ulusal sınıf laboratuvarları ve test odaları

- İthal üretim tesisleri ve olgun kalite kontrol sistemleri

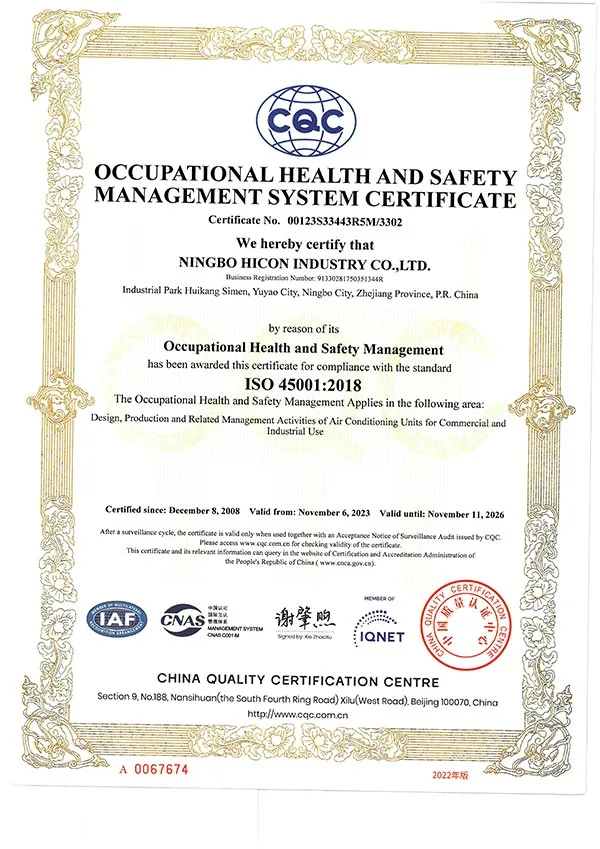

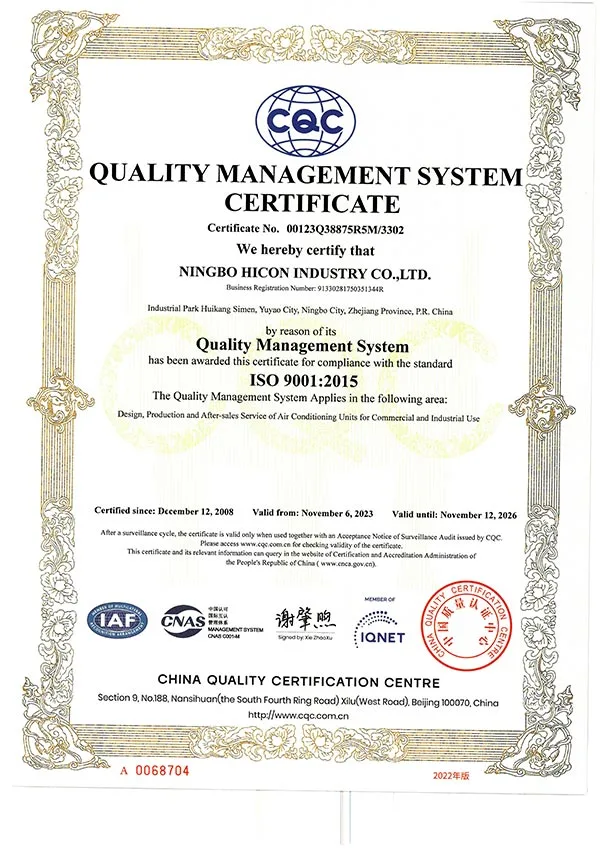

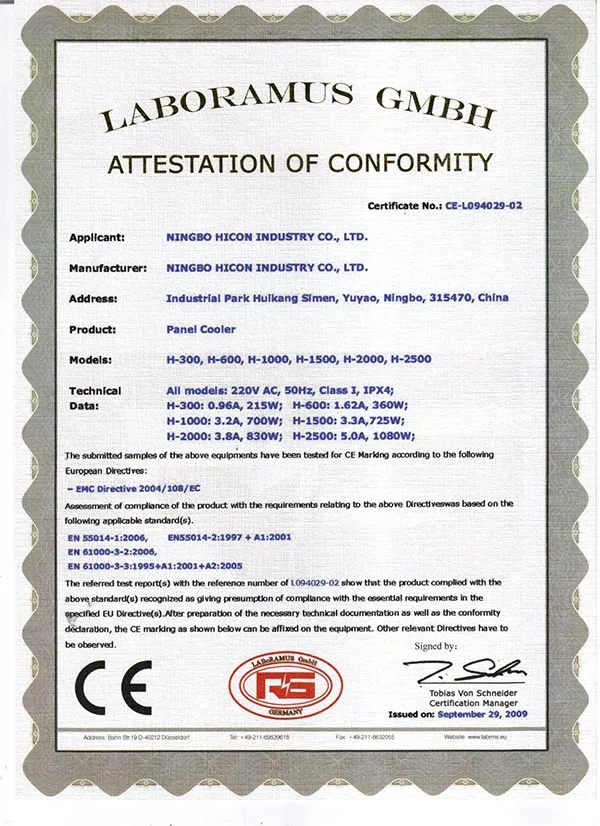

- ISO9001, ISO14001, ISO45001, CE, UL, CB ve daha fazlasını içeren sertifikalar

-Zengin ihracat deneyimleri nedeniyle kabin klimaları şimdilik Suudi Arabistan, Yunanistan, Meksika, Katar, Sırbistan vb. ülkelere ihraç edilmektedir.

-Farklı senaryolar için standart dışı özelleştirme: Üç fazlı 460V ve DC 48V güç kaynağı modelleri, bölgesel gereksinimleri karşılamak üzere farklı şebeke spesifikasyonlarına uyum sağlayacak şekilde toplu olarak Yunanistan ve Suudi Arabistan'a ihraç edilmiştir.

Orta Doğu fotovoltaik invertör kabinleri için özel olarak tasarlanmış paslanmaz çelik kasa, yüksek sıcaklık 60°C ortam sıcaklığı modelleri; RS485 arayüzlerine sahip modeller, sıcaklık, akım ve arıza kodlarının Modbus'un uzaktan okunmasını destekleyerek ana bilgisayarlar aracılığıyla merkezi izleme sistemlerine entegrasyonu mümkün kılar.

Japon uzmanlarla teknik işbirliği

Kabin soğutma hattı, KOUWAKOUGYO ve Apiste gibi Japon şirketleri ile işbirliği içinde geliştirildi. Bu, istikrarlı tasarım mantığına, kanıtlanmış muhafaza soğutma deneyimine ve ürün olgunluğuna önem veren alıcılar için değer katar.

Özelleştirme yeteneği

HİSURP şunları destekleyebilir:

- özelleştirilmiş parametreler

- farklı görünüm ve renk gereksinimleri

- çevre dostu soğutucu akışkan seçenekleri

- Uygulanabildiği yerde sabit frekanslı veya değişken frekanslı çözümler

- OEM ve proje bazlı uyarlama

Bu özellikle makine imalatçıları, kontrol panosu imalatçıları ve yurtdışı distribütörler için kullanışlıdır.

Tipik uygulama endüstrileri

HİSURP panel Klima ürünleri çok çeşitli sektörlere uygundur:

- CNC takım tezgahları

- plastik makineler

- telekomünikasyon

- gıda makineleri

- tekstil ekipmanları

- ağaç işleme makineleri

- metalurji

- tütün üretim hatları

- VFD kontrol kabinleri

- PLC kabinleri

- servo kontrol sistemleri

- şalter dolapları ve enstrümantasyon muhafazaları

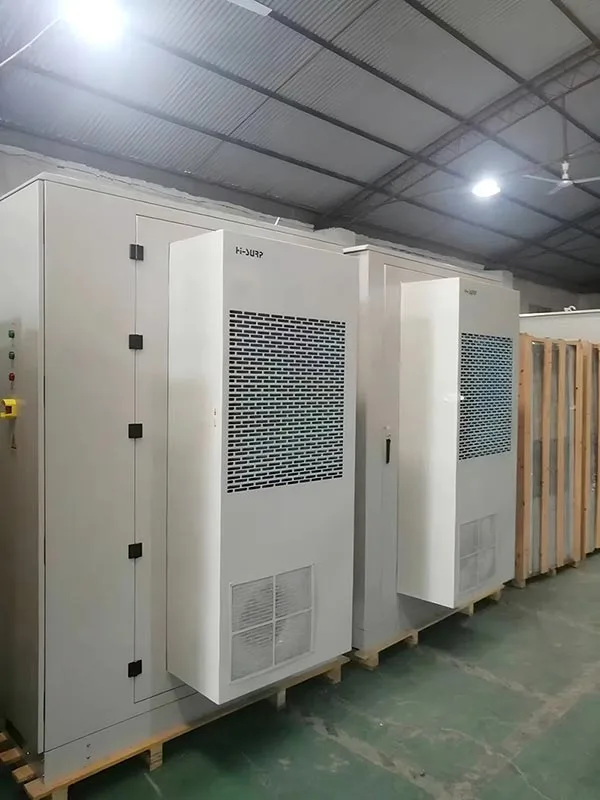

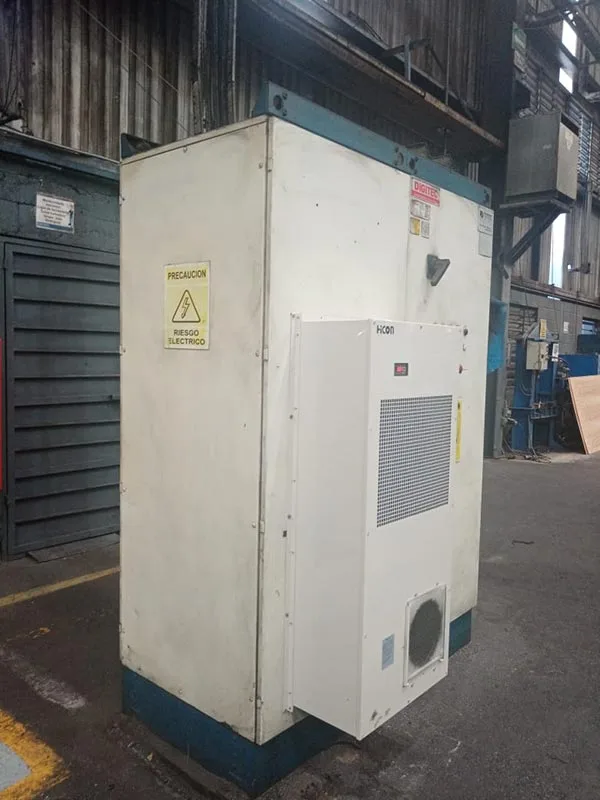

Kurulum sahnesi
