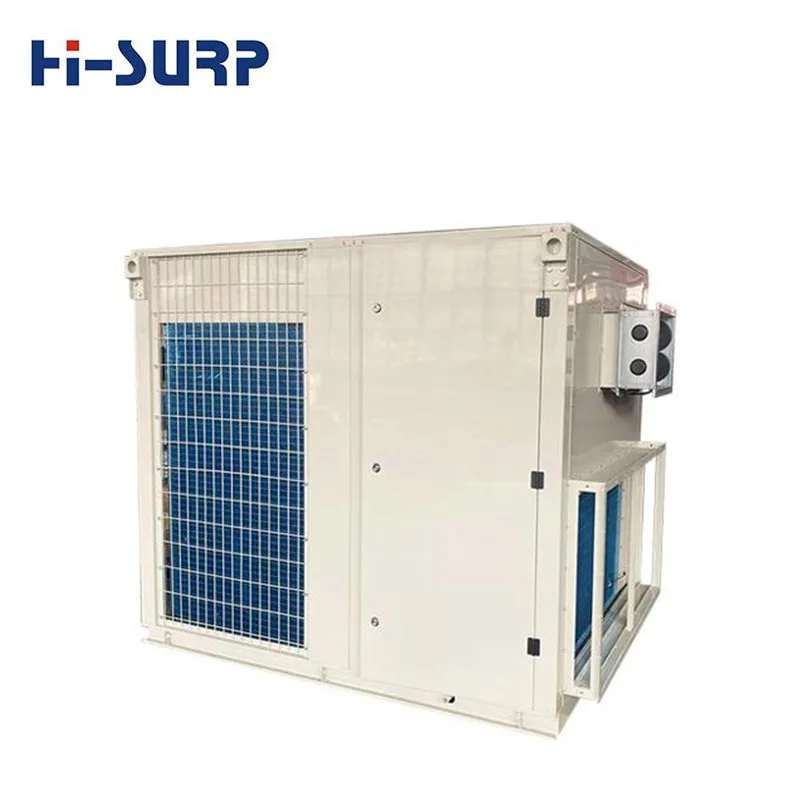

Fabrika Doğrudan Çatı Ünitesi

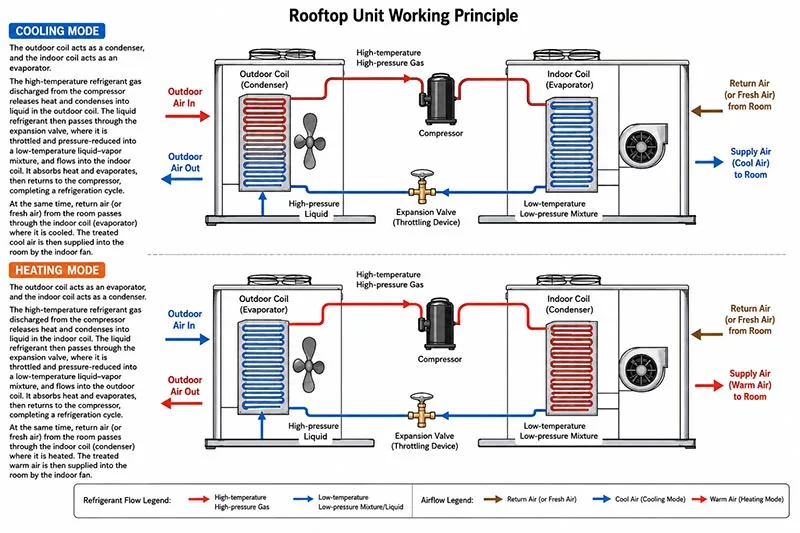

HİSURP Çatı Ünitesi Çalışma Prensibi

*Soğutma modu*

Dış mekan kanatlı ısı eşanjörü yoğuşturucu görevi görür ve iç mekan kanatlı ısı eşanjörü evaporatör görevi görür. Kompresörden tahliye edilen yüksek sıcaklıktaki soğutucu gaz, dış mekan kanatlı ısı eşanjöründe sıvı halinde yoğunlaştırılır. Genleşme valfi tarafından kısılıp basınçsız hale getirildikten sonra düşük sıcaklıkta bir gaz-sıvı karışımı haline gelir ve kapalı kanatlı ısı eşanjörüne akar. Isıyı emip buharlaştıktan sonra kompresöre dönerek bir soğutma döngüsünü tamamlar. Aynı zamanda odadan gelen dönüş havası (veya taze hava) iç mekan kanatlı ısı eşanjöründen (buharlaştırıcı görevi gören) geçtikten sonra soğutulur. Soğutulan hava daha sonra iç fan tarafından odaya geri gönderilir.

*Isıtma modu*

Dış mekan kanatlı ısı eşanjörü evaporatör görevi görür ve iç mekan kanatlı ısı eşanjörü yoğunlaştırıcı görevi görür. Kompresörden tahliye edilen yüksek sıcaklıktaki soğutucu gaz, iç kanatlı ısı eşanjöründe sıvı halinde yoğunlaştırılır. Genleşme valfi tarafından kısılıp basınçsız hale getirildikten sonra, düşük sıcaklıkta bir gaz karışımı haline gelir ve daha sonra ısıyı emmek ve kompresöre geri dönmeden önce buharlaşmak için dış kanatlı kanatlı ısı eşanjörüne akar ve bir soğutma döngüsünü tamamlar. Aynı zamanda odadan gelen dönüş havası (veya taze hava), iç mekan kanatlı ısı eşanjöründen (yoğunlaştırıcı görevi gören) geçtikten sonra ısıtılır. Arıtılan sıcak hava daha sonra iç fan tarafından odaya geri gönderilir.

Çatı Tipi Ünitenin Avantajları

HİSURPÇatı üstü üniteler entegre tasarıma sahip, su pompalarına, soğutma kulelerine, fancoil ünitelerine ve yoğuşma suyu drenaj borularına olan ihtiyacı ortadan kaldıran, kurulum ve kullanımı son derece kolay hale getiren tamamen havalı sistemlerdir.

Sistem içerisinde hareketli makine veya su borusu bulunmadığından kullanıcılar gürültü ve sızıntı endişesinden kurtulur ve bakımı kolaydır.

Ünite çatıya veya açık dış alana yerleştirilerek makine dairesi ihtiyacı ortadan kaldırılır ve ilk yatırımda tasarruf sağlanır.

Ünitenin ikincil soğutucuya ihtiyacı yoktur, bu da yüksek sistem verimliliği sağlar.

Ünite çok fonksiyonlu olup, kolaylıkla hava temizleme, nem alma, nemlendirme, soğutma, ısıtma ve taze hava debisi ayarı sağlar.

HİSURP Çatı Ünitesinin Bileşenleri

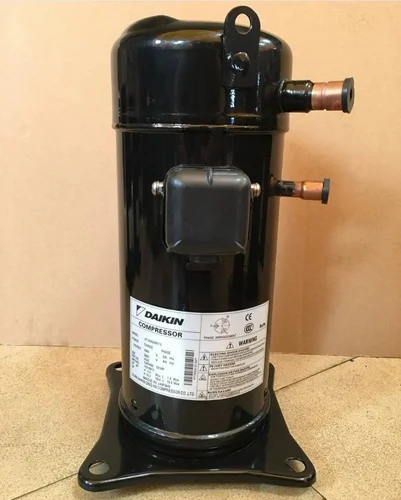

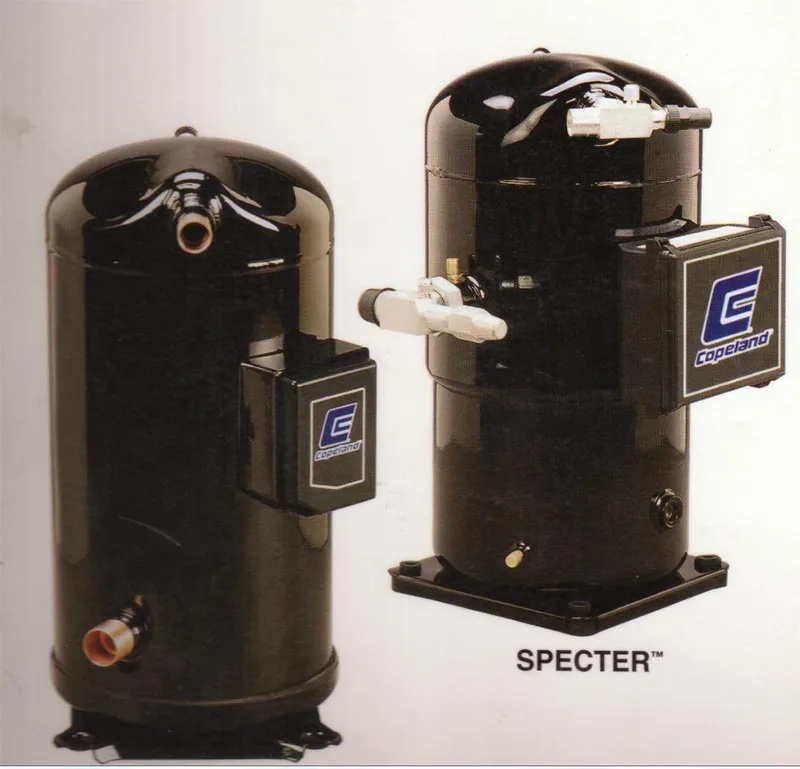

*DAIKIN veya COPELAND kaydırmalı kompresör*

Yüksek verimli ve enerji tasarrufu sağlayan kaydırmalı kompresör, hava akış yolunun dışına yerleştirilmiştir ve bakım personelinin, üniteyi kapatmadan soğutma döngüsünde gerekli onarımları yapmasına olanak tanır. Kompresör, gürültüyü ve titreşimi azaltmak için kauçuk titreşim sönümleyici bir taban üzerine monte edilmiştir.

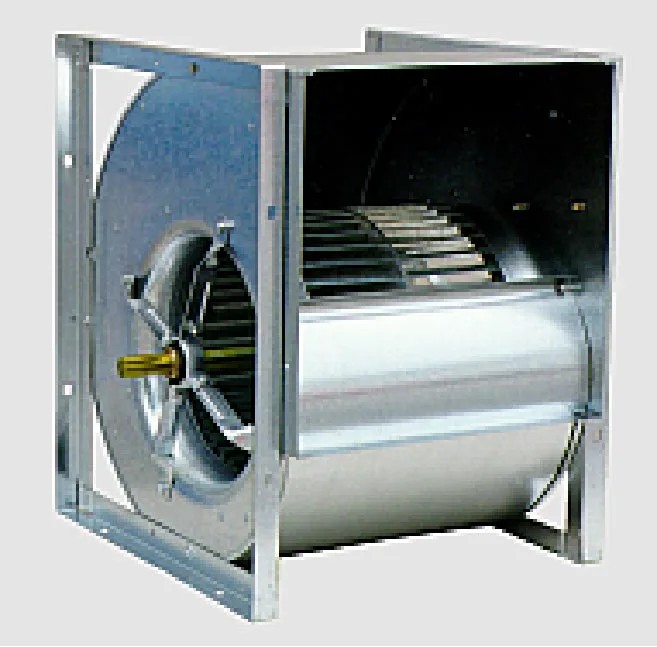

*İç Fan ve Motor*

Fan, ileri eğimli, çok kanatlı, santrifüjlü, çift emişli bir pervaneyi benimser. Pervane dinamik olarak dengelenmiştir ve yüksek hava dağıtım etkisi sağlamak için uzun süreli çalışma sırasında gürültü veya titreşim oluşmaz. Kayış kasnağı tahriki, ünite hava hacmi ve harici statik basınç gibi parametreleri gerçek projeye uyacak şekilde esnek bir şekilde değiştirebilir. Fan, kayış gerginliğini kolayca ayarlayabilen bir motor ayar plakasıyla birlikte gelir.

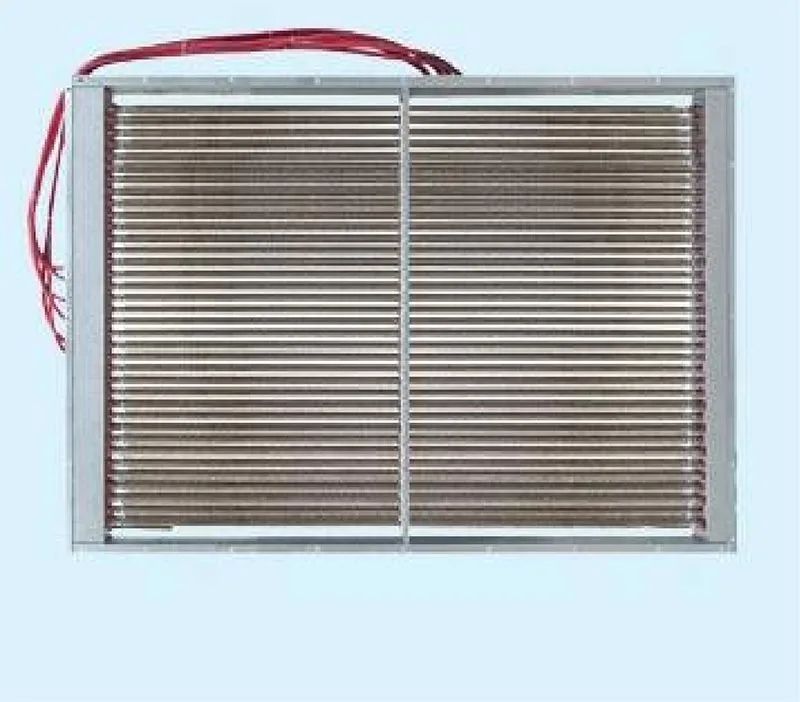

*Isıtıcı*

Elektrikli hava ısıtıcıları geniş bir uygulama alanına sahiptir: herhangi bir gazı ısıtabilirler ve üretilen sıcak hava kuru, iletken olmayan, yanıcı olmayan, patlayıcı olmayan, kimyasal olarak aşındırıcı olmayan, kirlilik içermeyen, güvenli ve güvenilirdir ve ısıtılan alan hızla ısınır.

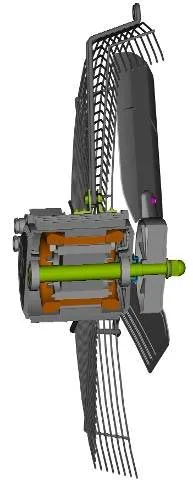

*Aksiyel Fan*

Mükemmel kontrol edilebilirliğe sahiptir, son derece dayanıklıdır ve hassas bir yapıya sahiptir. Oldukça verimlidir, düşük gürültülüdür, güvenilirdir, az güç tüketir ve yüksek sıcaklıktaki ortamlarda kullanılabilir.

*Bobin*

Evaporatör bobini, hava akışının düzenlenmesi için yüksek saflıkta dikişsiz içten dişli bakır boru ve alüminyum kanatlar kullanır. Mekanik genleşme, bakır borular ile alüminyum kanatlar arasında sıkı bir bağ sağlayarak ısı transfer verimliliğini en üst düzeye çıkarır.

Alüminyum kanatlar, soğutma sırasında yoğuşma filminin kalınlığını etkili bir şekilde azaltan, su filmi termal direncini düşüren ve bobinin ısı transfer verimliliğini artıran hidrofilik bir işleme tabi tutulur.

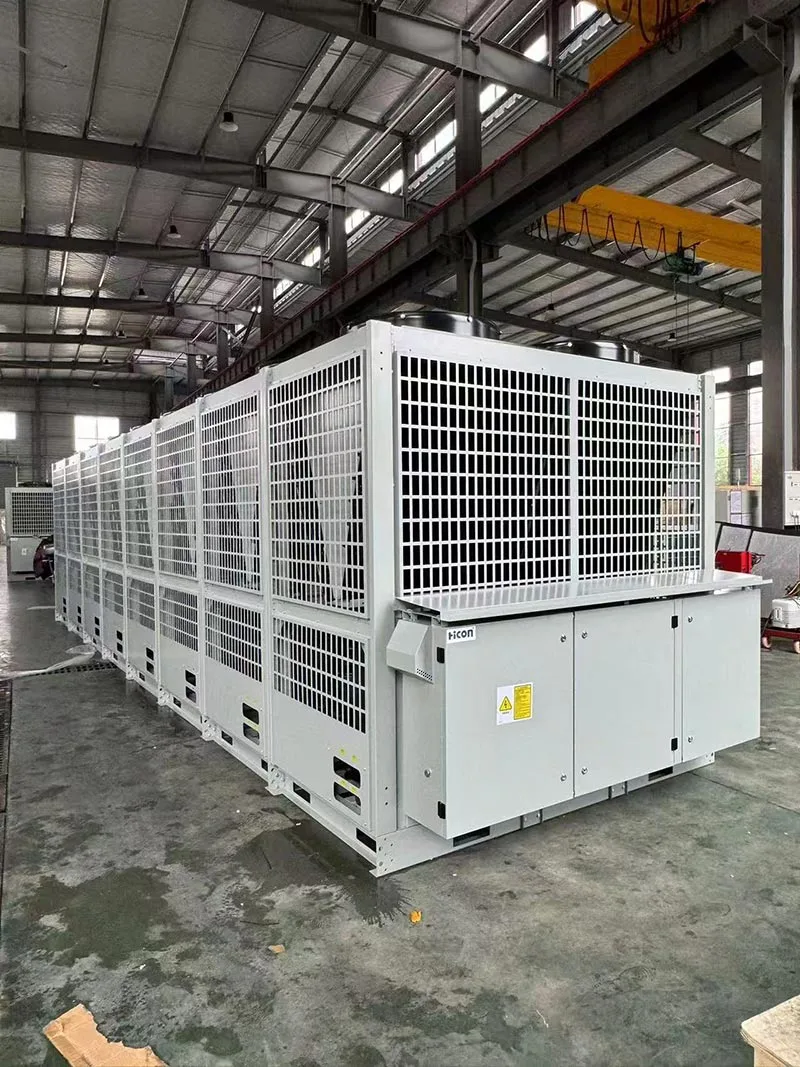

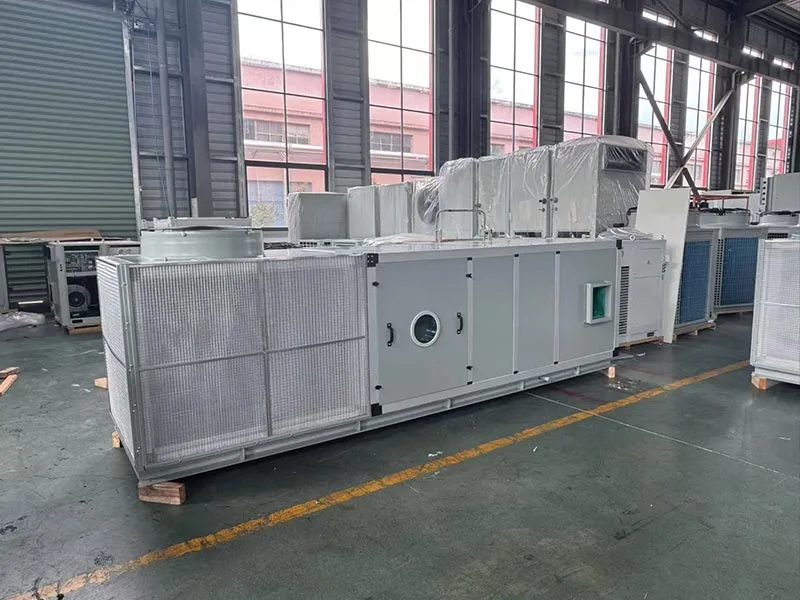

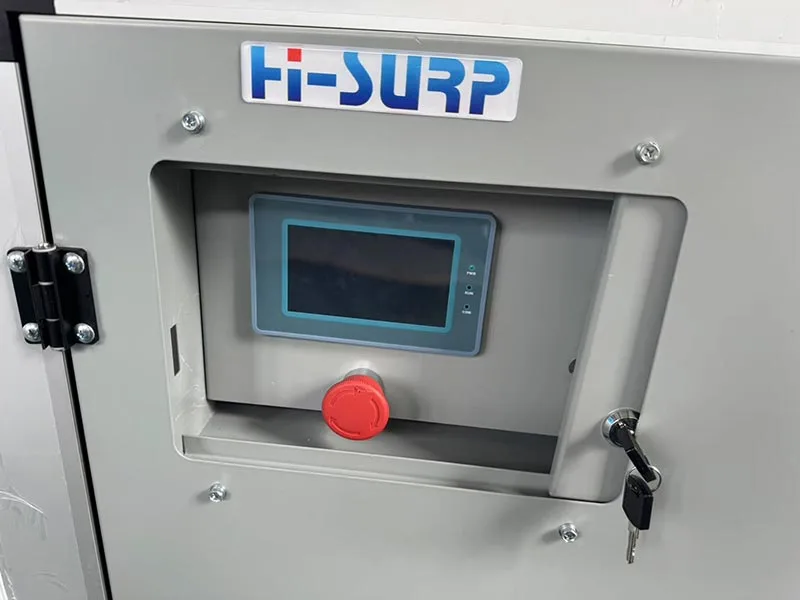

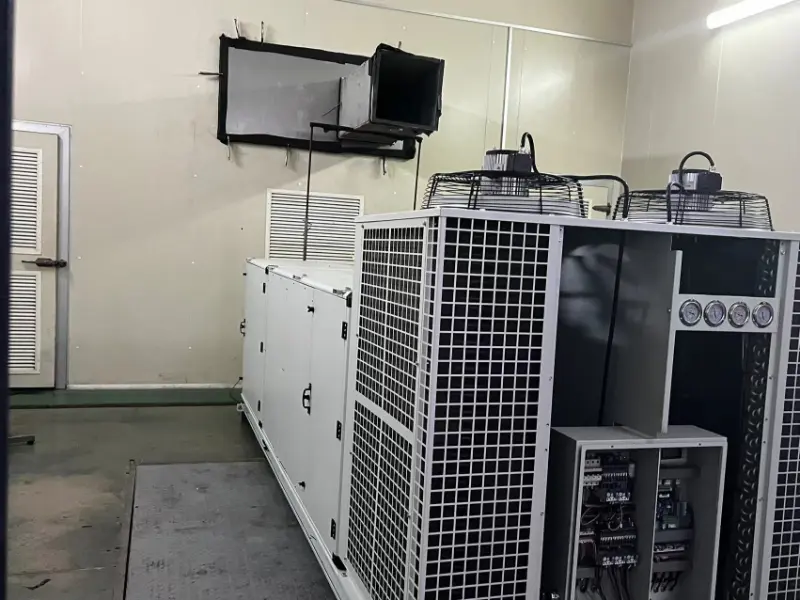

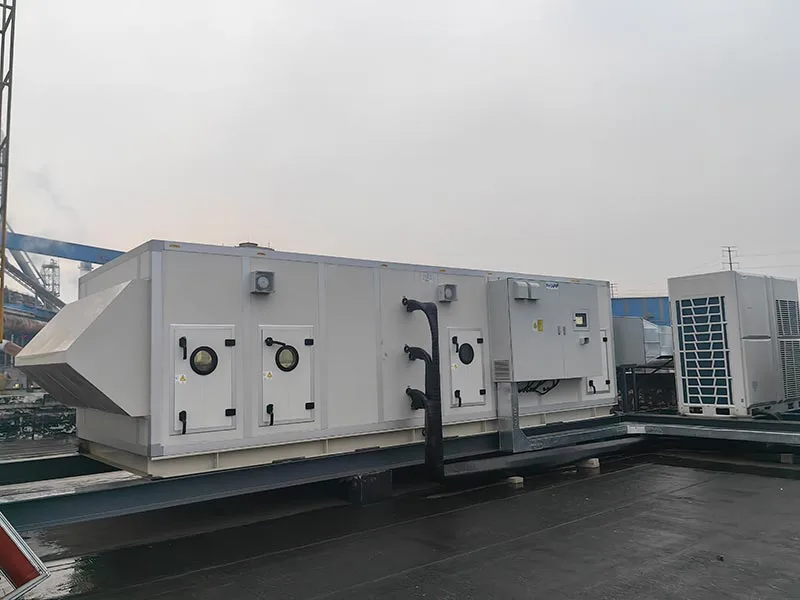

HİSURP Çatı Ünitesinin Özelleştirilmesi

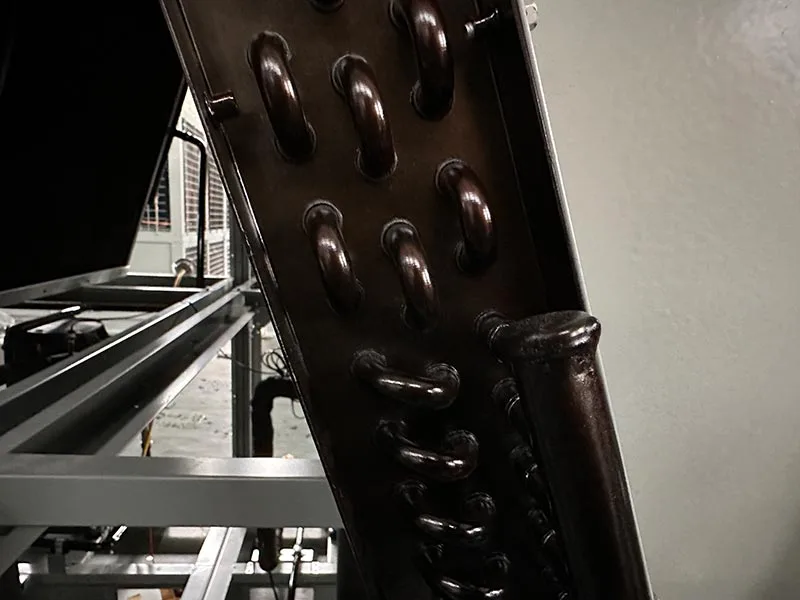

* Elektroforetik korozyon koruması

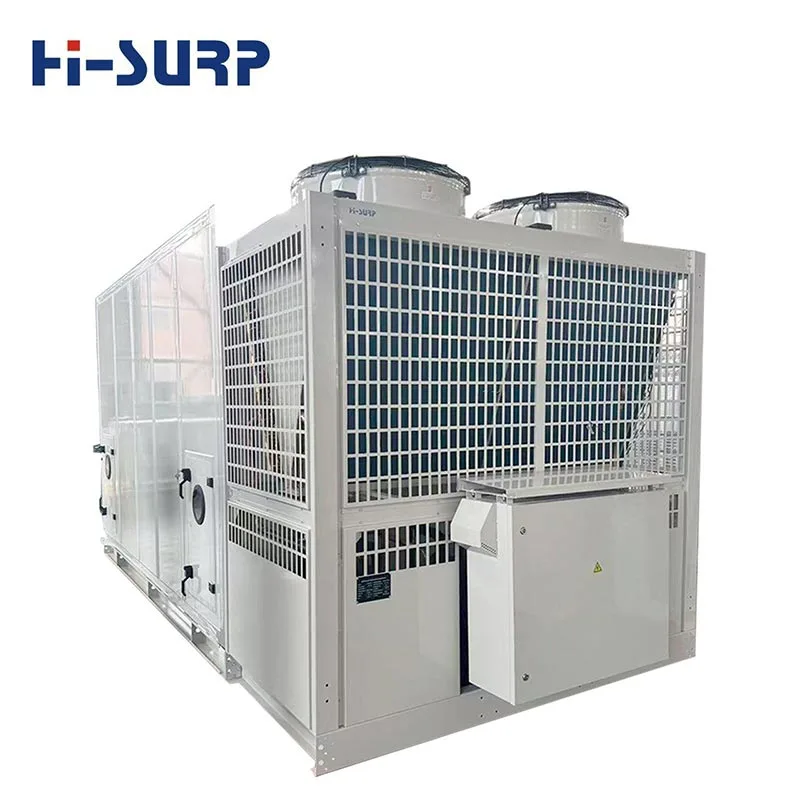

*İnvertör tipi

*Yağmurluklu

*Deniz Kullanımı
