Fabrika Doğrudan Split Vinç Kliması

Split Vinç Klima Çeşitleri ?

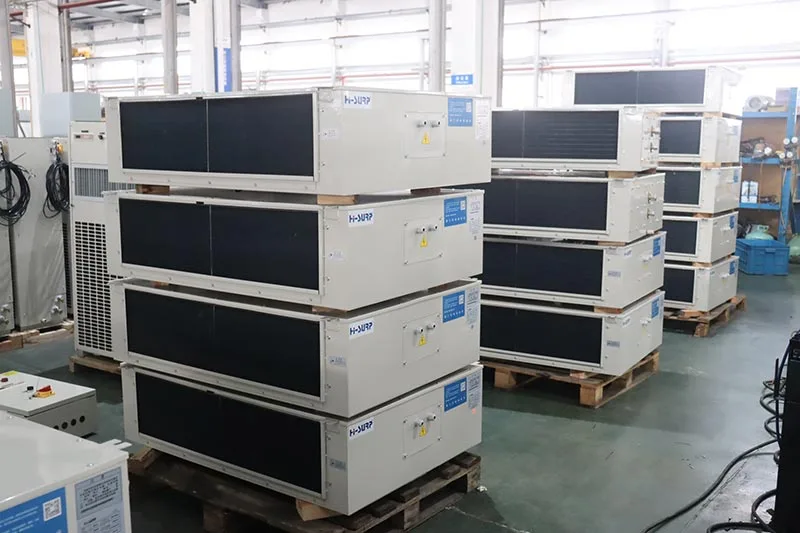

Üç tip HISURP split vinç kliması vardır:

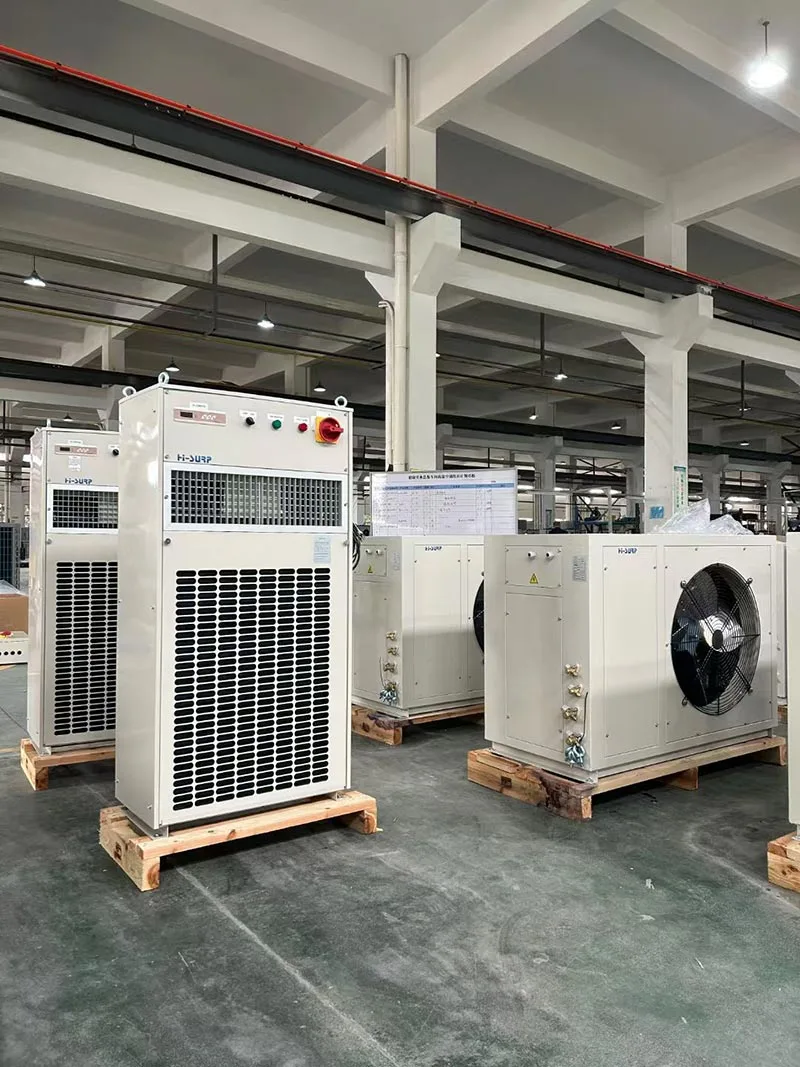

Split döşeme tipi vinç klimalarında,HİSURPYeterli taban alanına sahip kabinler için uygun B serisine sahiptir.

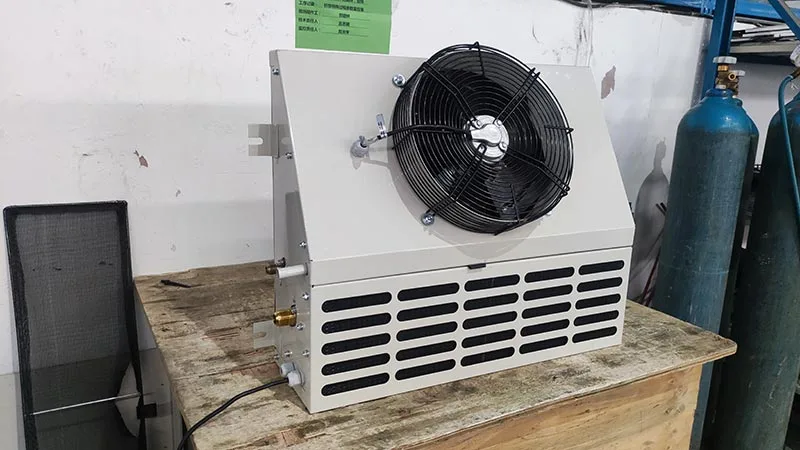

Bölünmüş duvara monte vinç klimaları için HISURP, benzer görünüme sahip, eğimli yüzeyli ve kompakt boyutlu BD/BG serisine sahiptir. BG/BD kurulumuna özellikle dikkat edilmelidir (damlama tavalarının farklı konumları nedeniyle; soğutucu akışkanın buharlaşması yoğuşmaya neden olabilir).

HİSURP, bölünmüş tavan vinçli klimalar için, genellikle tavanın ortasına yerleştirilen, hava çıkışı alt kısımda, dönüş havası ise ön ve arka tarafta olacak şekilde BX serisine sahiptir.

HİSURP Split Vinç Klimalarına Genel Bakış

Soğutma Kapasitesi: 4~24kW

Isıtma Kapasitesi: 3~10kW

Soğutucu akışkan: R134a, R142b, R227ea, R515B, R236fa

Güç Kaynağı: AC380/400/440-3PH-50Hz/60Hz

Soğutmanın Çalışma Durumu: ortam DB sıcaklığı: 45°C; iç mekan KT/YT 30/24°C'dir

Bakır Borular: gerekli

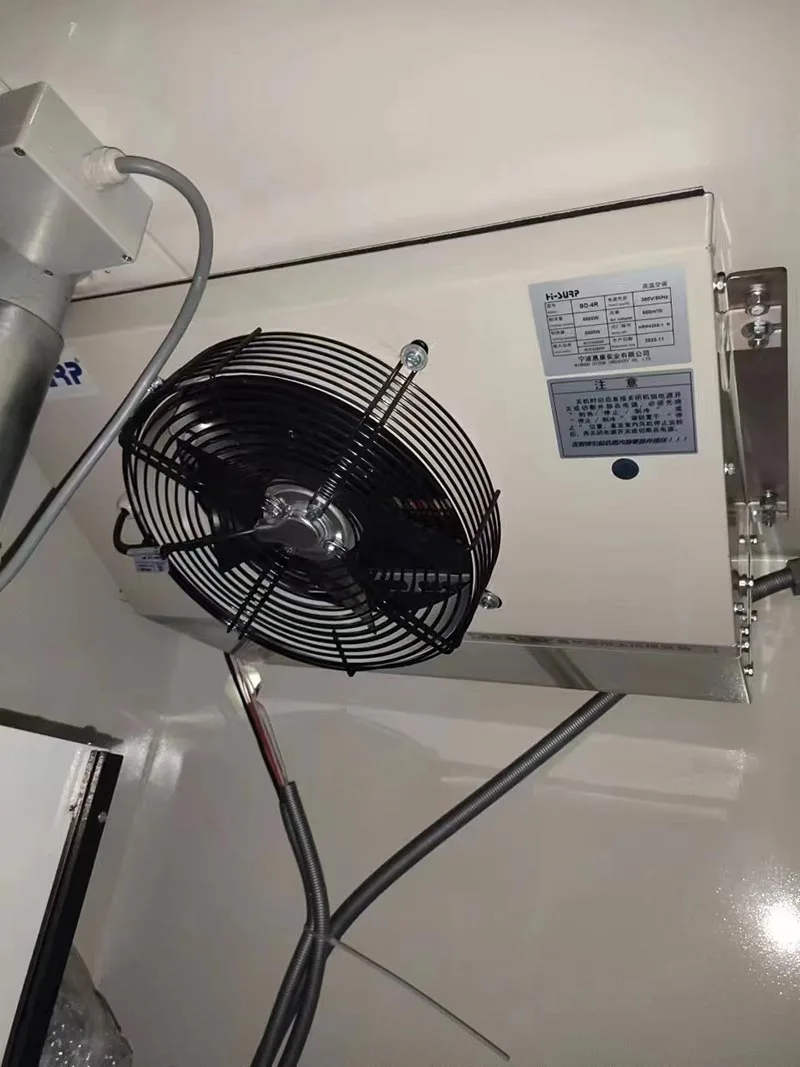

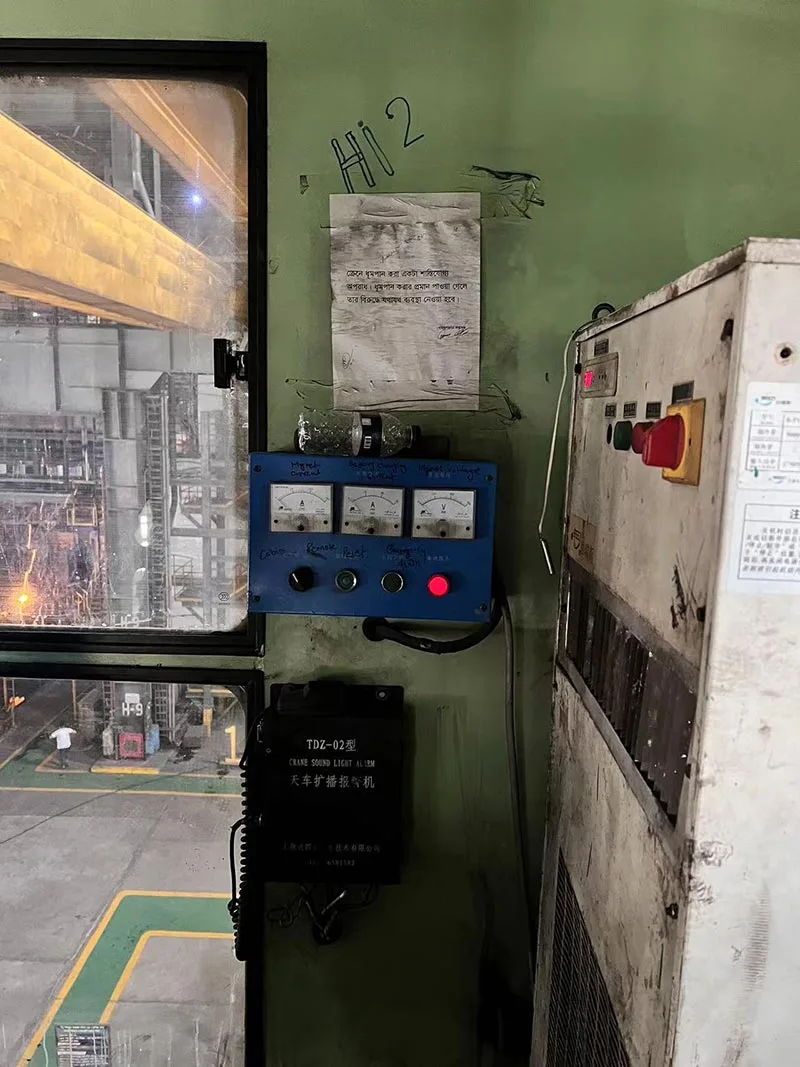

HİSURP Split Vinç Klimaları Nasıl Kurulur?

A.  Kurulum konumunun bakır boruların ve elektrik kablolarının bağlantısını kolaylaştırıp kolaylaştırmadığını doğrulayın;

B. Temelin düzlüğünü, yataylığını ve yeterli sağlamlığını sağlayın ve dış üniteyi 4-M12 cıvata, somun ve yaylı rondelalarla montaj ayaklarına bağlayın;

C.  İç ünite yüksek ve ince olduğundan kolayca yuvarlanır, bu nedenle ünitenin entegre montaj yeri aracılığıyla sürücü kabininin arka paneline güvenli bir şekilde bağlanması gerekir;

D.  Ünite su damlasına maruz kalabilecek bir yere monte edilmemelidir, aksi takdirde elektrik çarpmasına veya sızıntıya neden olabilir;

E.  Soğutucu tüplerinin kurulumundan önce arayüzlerin kapalı olduğunu kontrol edin ve tüpleri yerleştirme sırasında arka arayüzü kapalı tutun ve tüplerin içinde toz veya su olup olmadığını kontrol edin;

F.  İç ve dış üniteler, sıvı hattı için Φ1/2" ve gaz hattı için Φ3/4" karşılık gelen boyutta soğutucu bakır boruların soketleri ile kapatma vanalarına bağlanır. Standart uzunluk 5 m'dir. Uzatılması gerekiyorsa, sipariş verirken kullanıcının özel olarak bilgi vermesi gerekir;

G.  Bakır boruların ezilmeleri ihtimaline karşı dirseklere son derece dikkatli bir şekilde bağlanması gerekir. Bu işlem için boru bükme aparatı kullanılması tavsiye edilir. Bükülme yarıçapı (R) ≥70 mm'dir. Boruların çatlaması veya kırılması durumunda bükme tekrarlanmamalı;

H.  Tüplerin her iki ucunun iç ve dış vidalı bağlantıları sağlam ve sıkı (vidalanmış) olmalıdır. Kaynağın düz kaynak dikişine sahip olması ve sızıntı içermemesi garanti edilmelidir;

I. 25kg/cm² Düşük basınçlı servis vanasına nitrojen enjekte edilir ve sızıntı tespiti için bakır boruların bağlantılarına veya kaynak dikişlerine sabunlu su eşit şekilde uygulanır. Alçak basınç servis vanasından nitrojen çıkmıyorsa vakum pompalamaya başlanacaktır. Herhangi bir sızıntı tespit edilirse nitrojen salındıktan sonra giderilmeli ve ardından tekrar sızıntı tespiti yapılmalıdır;

J.  Ünitenin içine su contası dirseği yerleştirilmemişse, yoğuşan suyun sorunsuz bir şekilde tahliye edilmesi için dirseğin su contası iç ünite çıkışına yerleştirilmelidir. Drenaj boruları ünitenin su tavasından daha alçak bir yere monte edilmelidir;

K.  Tüm teller ve kablolar, üniteyle birlikte verilen kablolama şematik diyagramına göre doğru ve güvenli bir şekilde bağlanmalıdır ve hat plakası vb. bastırılarak kabloların çizilmesi veya ezilmesi kesinlikle yasaktır.

L.  Güç kaynağı hatları, taslak çizimde gösterildiği gibi güç kaynağı ve kontrol hattının girişinden geçirilir ve ardından "L1、L2、L3" ve PE terminallerine bağlanır. Diğer hatlar devre şemasında detaylandırıldığı gibi güç kaynağı hattıyla aynı yönde döşenmelidir. Tüm kablolar, yönlendirme deliklerinden geçerken metal hortumla sarılmalı ve şeritlerle sıkıca bağlanmalıdır.

M.  Uygun çaplardaki bakır iletkenler, klima için aşağıdaki elektrik kablolama tablosuna göre seçilir ve ünite ile birlikte verilen devre şemasına uygun olarak bağlanır.

Klimanın Elektrik Kablolaması

N.  Bağlantı boruları, teller ve drenaj boruları takıldıktan sonra, bakır boruları, telleri ve drenaj borularını 200mm-300mm açıklıkta bağlamak için şeritler kullanılır. Açıkta kalan bakır boruların yüksek sıcaklığı, bağlantı kablolarına ve drenaj borularına zarar verebileceğinden, bağlantı borularının iyi bir ısı yalıtımına sahip olduğundan emin olunmalıdır.

O.  İç ünitenin elektrik kapağı ve hava giriş kafesi iyi yerleştirilmelidir. Dış ünite paneli geriye yerleştirilmiştir. Üniteye elektrik verilir ve soğutma işlemi testine tabi tutulur (20-30 dakika süreyle). Herhangi bir titreşim, sızıntı veya anormal arıza vb. meydana gelirse derhal çözüme kavuşturulmalıdır. Ayrıca kullanıcıya klimanın nasıl kullanılacağı öğretilmelidir.

P.  Ünite faz hatası ve faz önleyici koruyucularla donatılmışsa, güç kaynağının ilgili yerel düzenlemelere (ör. Ulusal Elektrik Yasası) uygun şekilde doğru şekilde bağlanıp bağlanmadığını kontrol etmek gerekir. Gerilim, nominal gerilimin ±%15'inden fazla olmamalıdır;

S.  Ünitenin monte edildiği yer yüksek sıcaklık kaynaklarından kaynaklanan ciddi radyasyona maruz kalıyorsa kullanıcının kaynaklar ile ünite arasına perdeler yerleştirmesi gerekir.

HİSURP Split Vinç Klimalarının Özelleştirilmesi

* Korozyon önleyici

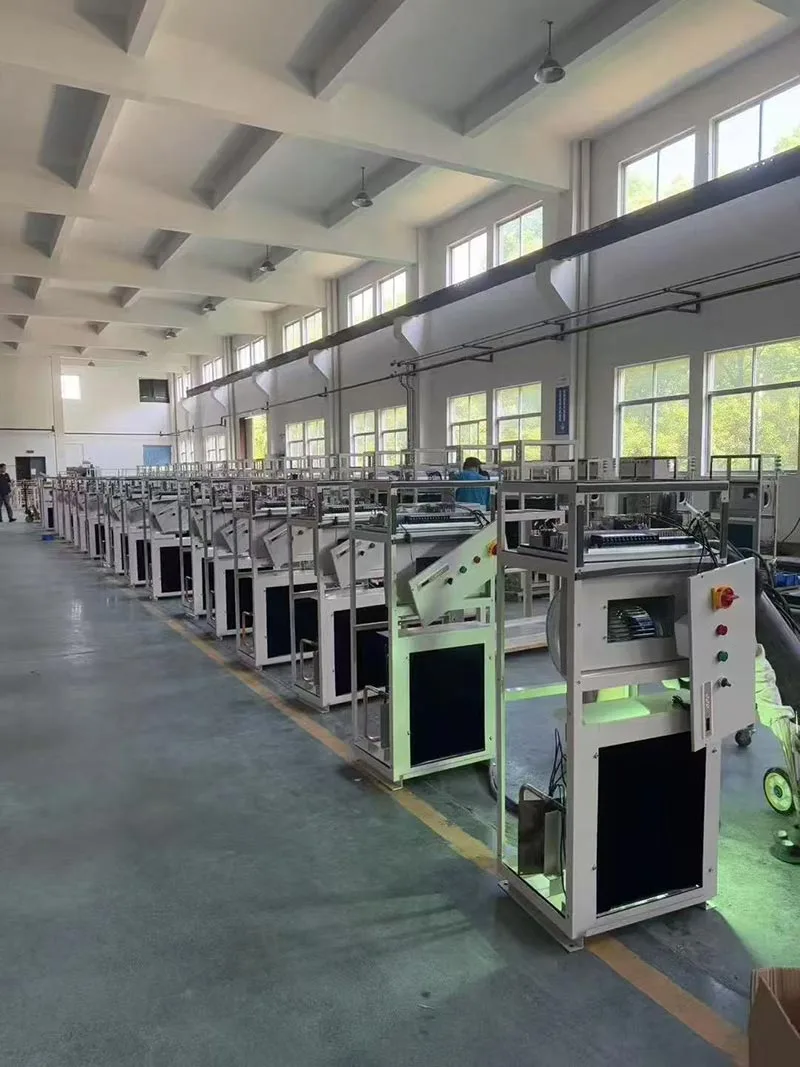

Isı eşanjörü korozyona karşı koruma seçenekleri şunları içerir: boyama; elektroforez;  nano-elektroforez; bakır boru alüminyum kanatçıklar. Aşağıdaki resim elektroforezin şematik bir diyagramını göstermektedir.

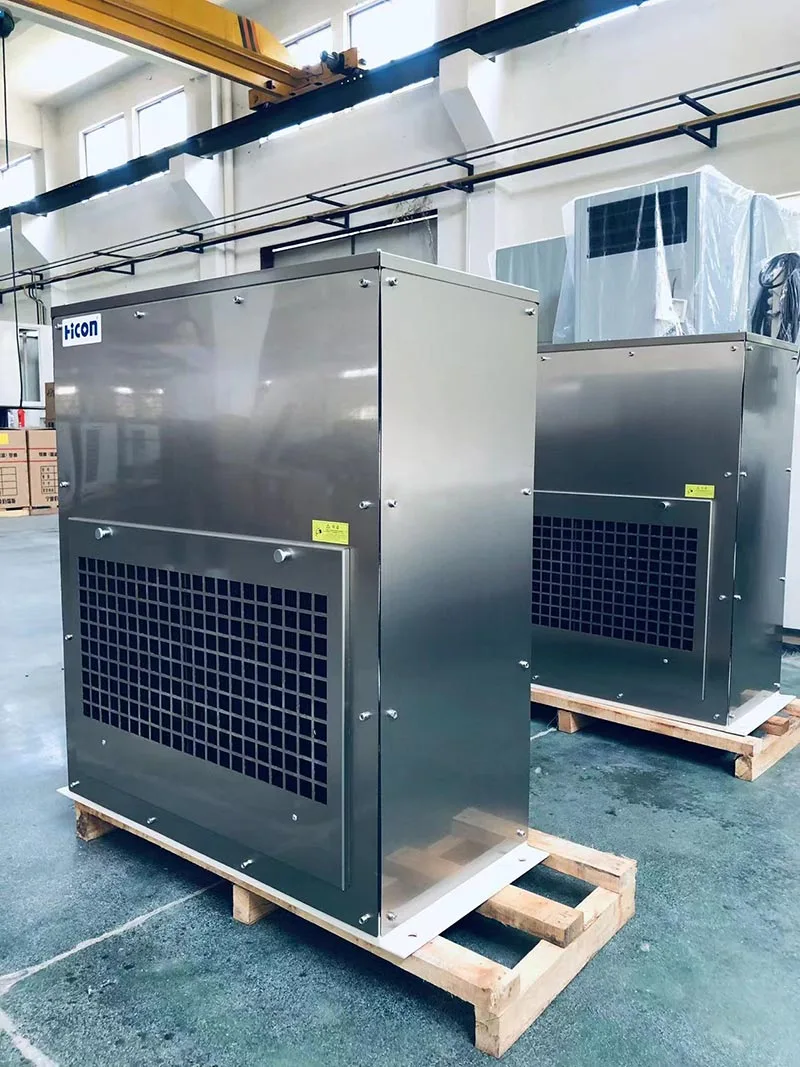

Sac metal korozyona karşı koruma seçenekleri şunları içerir: boyama (standart C3); galvanizli sac elektroforezi + boyama; ve paslanmaz çelik. Aşağıdaki resim paslanmaz çeliğin şematik diyagramını göstermektedir.

* Patlamaya dayanıklı

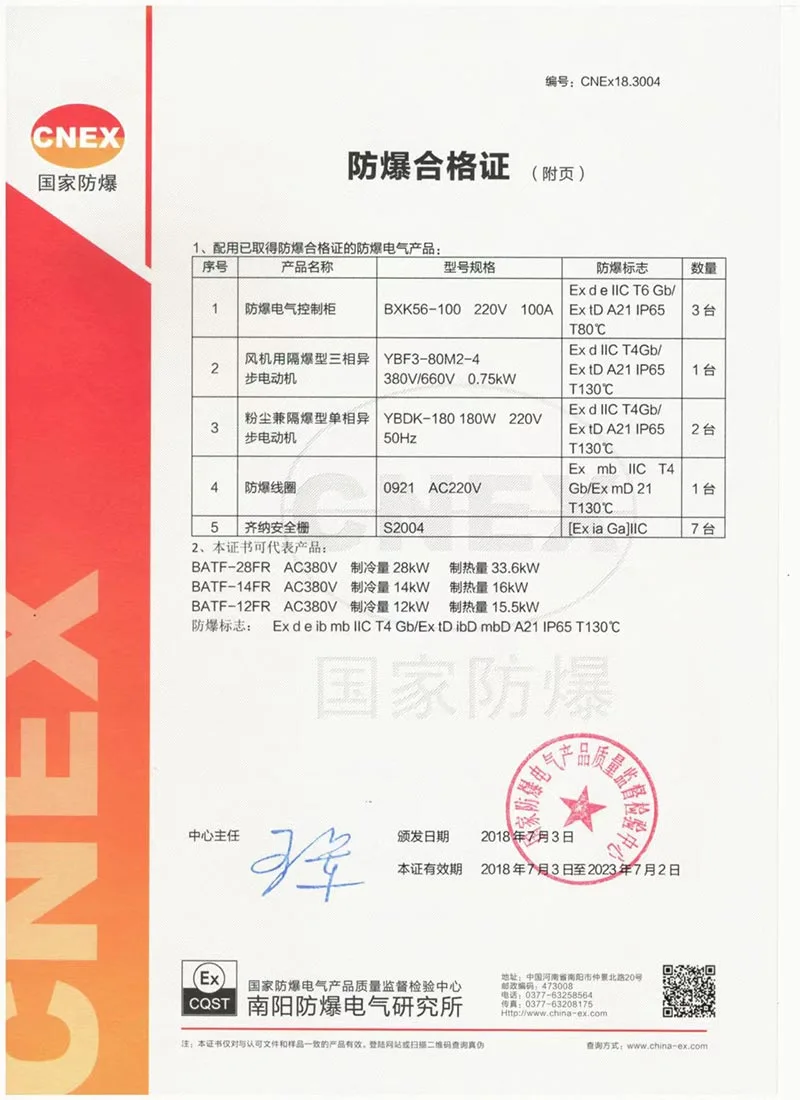

HİSURP Split Vinç Klimaları CNEX sertifikasına sahiptir.

BT4 öncelikle Bölge 2 tehlikeli gaz alanları için uygundur ve maksimum yüzey sıcaklığı 135°C'yi aşmaz (daha yaygın olarak kullanılır).

CT4, hem Bölge 1 hem de Bölge 2 tehlikeli gaz alanları için uygundur ve ayrıca maksimum yüzey sıcaklığı 135°C'yi aşmaz.

Ve HISURP bunlardan herhangi birini yapabilir.
