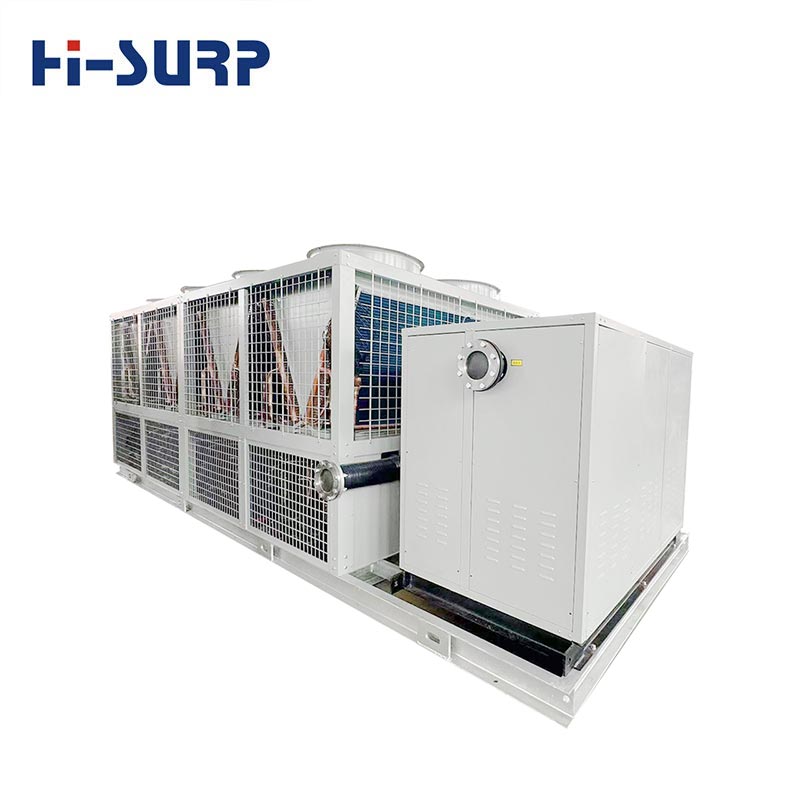

Hisurp EVI Hava Soğutmalı Isı Pompası, geleneksel hava soğutmalı soğutma grubu/ısı pompalarını temel alan gelişmiş buhar enjeksiyonu (EVI) teknolojisini benimseyen, yüksek kaliteli, yüksek performanslı bir ünitedir. Düşük sıcaklıklı ortamlarda (kuzey bölgeleri, soğuk iklimler veya proses ısıtma senaryoları gibi) yüksek ısıtma kapasitesi gereksinimleri olan projeler için özellikle uygundur.
EVI Hava Soğutmalı Isı Pompası için EVI (geliştirilmiş buhar enjeksiyonu), kompresörü geliştiren bir teknolojidir
ara gaz enjeksiyonu (elektro enjeksiyon) yoluyla performans. Temel prensibi şudur:
Kompresör sıkıştırma işlemi sırasında, soğutucu buharının bir kısmı bir ara madde tarafından işlenir.
ısı eşanjörü tanıtıldı;
Bu, kompresörün deşarj kütle akış hızını ve entalpisini artırır;
böylece düşük sıcaklıkta ısıtma kapasitesini ve sistem verimliliğini önemli ölçüde artırır.

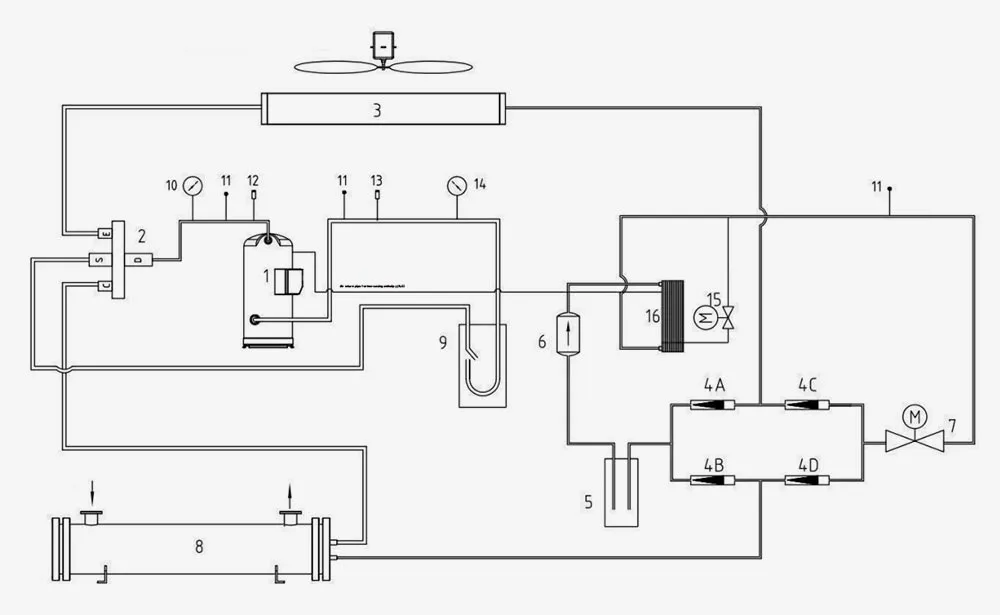

EVI Hava Soğutmalı Isı Pompası nasıl çalışır?
1. Kaydırmalı kompresör
2. Dört yollu vana
3. Hava tarafı ısı değiştirici
4. Çek valf
5. Yüksek basınçlı sıvı deposu
6. Kuru filtre
7. Elektronik genleşme valfi
8. Kabuk ve borulu ısı değiştirici
9. Gaz-sıvı ayırıcı
10. Yüksek basınç ölçer (hariç)
11. Proses iğne valfi
12. Yüksek basınç anahtarı
13. Alçak basınç anahtarı
14. Alçak basınç ölçer (hariç)
15. Entalpiyi artıran elektronik genleşme valfi
16. Gazı artıran entalpiyi artıran ekonomizer
Not: Çift hat soğutma çevrimi, tek hat ise jet entalpi artış çevrimidir
Dayanıklı EVI Hava Soğutmalı Isı Pompasının ısıtma işlemi sırasında soğutucu akışkan sirkülasyon yolu şöyledir:
kompresör
1 → dört yollu vana 2 → kabuk ve borulu ısı eşanjörü 9 → çek valf 4B → yüksek basınçlı sıvı deposu 5 →
kuru filtre 6
→ elektronik genleşme valfi 7 → çek valf 4C → hava tarafı ısı eşanjörü 3 → dört yollu valf 2 → gaz-sıvı
ayırıcı 9
→ kompresör 1
Jet entalpi artırma devresi şu şekildedir: Plakalı eşanjör çıkışı → entalpi artışı elektronik genleşme
valf → plaka
ısı eşanjörü → amortisör → kompresör
Bu diyagram tek bir sistem olup, diğer sistem bu sistemle tutarlıdır.
Özellikler
Düşük Sıcaklıklarda Güçlü Isıtma Kapasitesi
Sıradan hava soğutmalı ısı pompaları -5°C'nin altında önemli bir performans düşüşü yaşar. Gelişmiş EVI hava soğutmalı ısı pompaları -20°C veya daha düşük ortam sıcaklıklarında stabil şekilde çalışabilir.
Önemli Ölçüde Geliştirilmiş Isıtma Kapasitesi
Düşük sıcaklık koşullarında ısıtma kapasitesi %20~%40 artar.
Daha Yüksek Enerji Verimliliği
Geliştirilmiş COP ve azaltılmış işletme enerji tüketimi.
Daha Güvenli Kompresör Çalışması
Aşırı ısınma riskini en aza indirerek egzoz sıcaklığını etkili bir şekilde azaltır.
Kurulum Öncesi Hazırlık
1. EVI Hava Soğutmalı Isı Pompası kurulum sahasına nakledilirken tüm parçaları ambalaj listesine göre dikkatlice kontrol edilecektir. Herhangi bir hasar veya eksik parça olması durumunda derhal Hisurp fabrikasına haber verilecektir. 2. Kullanıcı, deforme olmayan sert bir temel veya beton taban sağlayacaktır. Temel düz olmalı ve EVI Hava Soğutmalı Isı Pompasının ağırlığını taşıyabilmelidir: tüm ünite için çizime göre doğrudan yük taşıyan kirişin üzerine yerleştirilebilir (bkz. ek I). 3. EVI Hava Soğutmalı Isı Pompası, çatı, balkon gibi iyi havalandırılan bir yere veya klima yerlerinin yakınındaki uygun kurulum yerlerine yerleştirilebilir. Ünite çevresinde yeterli havalandırma alanı bulunmalı ve ünitenin ön, arka, sol ve sağ çevresinde 1,5 metreden az boşluk olmamalıdır. Hava çıkışının 5 metre yakınında dışarı üflenen hava akışını etkileyen herhangi bir engel bulunmamalıdır. Her bir ünitenin karşılıklı etkileşimini önlemek ve ünitenin normal performansını etkilemek amacıyla ünite ile ünitenin hava giriş yüzeyi arasındaki mesafe 3 metreden az olmayacaktır (bkz. ek II). 4. EVI Hava Soğutmalı Isı Pompasının bağlantı boruları ve ünitenin kendisi yerel HVAC standartlarına göre hazırlanmalıdır.

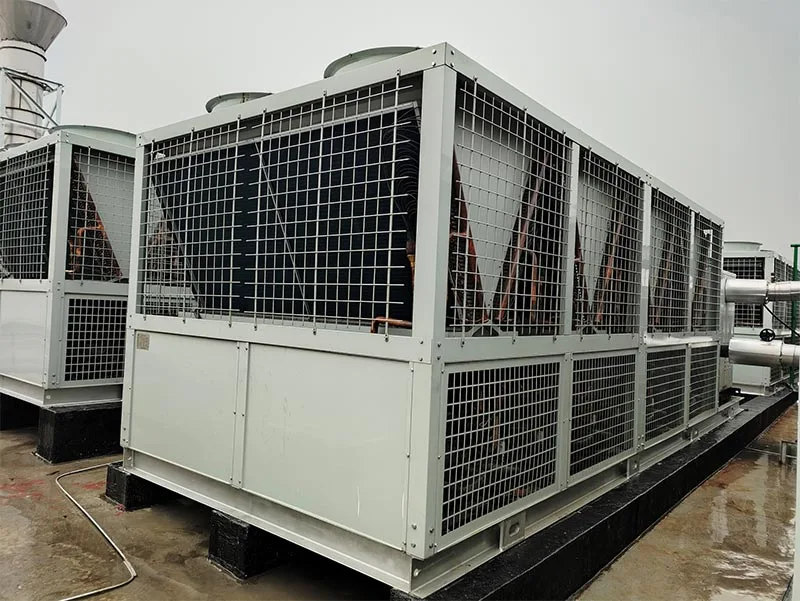

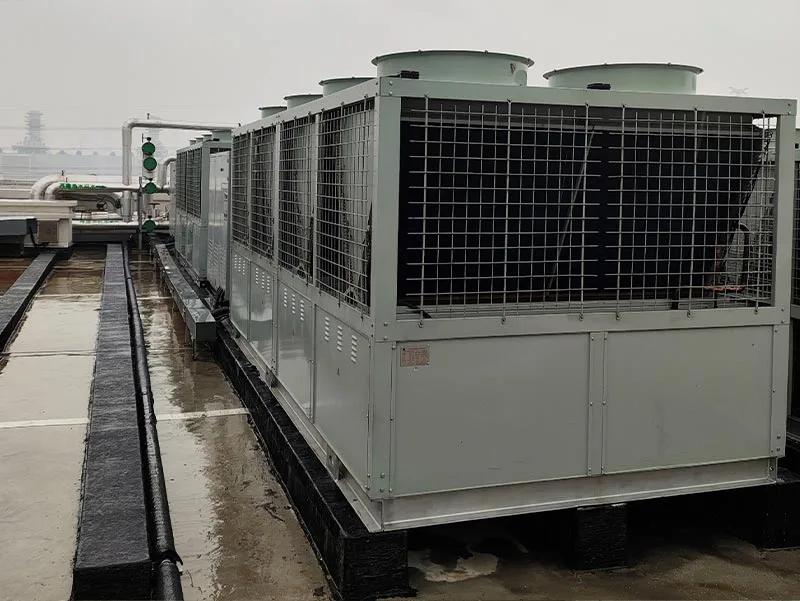

Proje Vakaları
EVI Hava Soğutmalı Isı Pompaları çatıya monte edilir.
